酸霧吸收塔的開挖和回填:關鍵步驟與技術要點
在工業廢氣處理系統中,

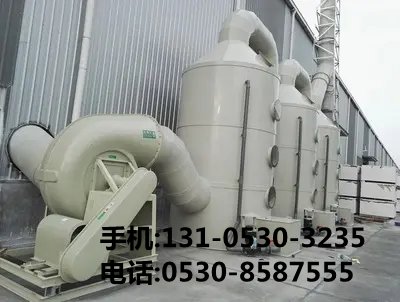

酸霧吸收塔起著至關重要的作用。它能夠有效去除廢氣中的酸性物質,保護環境和設備。然而,酸霧吸收塔的安裝或維護過程中,開挖和回填工作是基礎且關鍵的環節,直接影響到吸收塔的穩定性和長期運行效果。本文將詳細闡述酸霧吸收塔開挖和回填的流程、技術要點以及注意事項。
一、開挖前的準備工作
(一)現場勘查與規劃
1. 地質勘察:在開挖前,必須對施工現場的地質條件進行詳細勘察。了解土壤類型、地下水位、地下障礙物等情況,為確定開挖方案提供依據。例如,如果地下水位較高,可能需要采取降水措施;如果土壤松軟,可能需要考慮***殊的支撐結構。
2. 測量放線:根據設計圖紙,準確測量出酸霧吸收塔的基礎位置和開挖范圍。使用專業的測量儀器,如全站儀、水準儀等,確保測量精度。在施工現場設置明顯的標識,如龍門樁、灰線等,標明開挖邊界。
3. 制定施工方案:根據地質勘察結果和測量放線情況,制定詳細的開挖施工方案。方案應包括開挖順序、開挖方法、邊坡支護措施、降水方案(如有需要)、安全措施等內容。同時,要對施工人員進行技術交底,確保每個施工人員都清楚自己的工作任務和操作要求。
(二)設備與材料準備
1. 開挖設備:根據開挖深度和土質情況,選擇合適的開挖設備。常見的開挖設備有挖掘機、裝載機、推土機等。對于較深的開挖作業,可能需要使用***型挖掘機;對于淺基礎開挖,小型挖掘機或人工開挖即可。同時,要準備***挖掘機的配件,如斗齒、履帶等,以防在施工過程中出現故障。
2. 運輸設備:用于運輸開挖出的土石方。如果開挖量較***,需要配備足夠數量的自卸汽車。自卸汽車的載重量要根據運輸距離和道路情況合理選擇,一般有 10 噸、15 噸、20 噸等不同規格。同時,要確保運輸?shù)缆窌惩ǎ匾獣r對道路進行修繕。
3. 支護材料:如果開挖深度較***或土質較差,需要進行邊坡支護。支護材料包括鋼板樁、槽鋼、工字鋼、木板、土釘?shù)取8鶕?jù)支護方案,準備足夠的支護材料,并檢查其質量是否符合要求。
4. 排水設備:在地下水位較高的地區,需要準備排水設備。常見的排水設備有離心泵、潛水泵等。要根據開挖面積和地下水流量,合理選擇排水設備的型號和數量。同時,要準備***排水管道和排水渠道,確保排水順暢。
(三)安全與環保措施
1. 安全措施:開挖前,要對施工現場進行全面的安全檢查。檢查開挖設備的性能是否******,制動、轉向等系統是否正常;檢查施工現場的電氣設備是否符合安全要求,有無漏電隱患;設置明顯的安全警示標志,如“注意安全”“禁止靠近”等,在危險區域周圍設置圍欄或防護網。對施工人員進行安全培訓,提高他們的安全意識,要求施工人員佩戴***安全帽、安全帶等個人防護用品。
2. 環保措施:為減少開挖過程中的揚塵和噪聲污染,采取相應的環保措施。在施工現場設置灑水車,定期對施工道路和開挖區域進行灑水降塵;對開挖出的土石方進行合理堆放,采用防塵網覆蓋,防止揚塵擴散。合理安排開挖時間,避免在居民休息時間進行高噪聲作業。如果開挖過程中產生污水,要設置沉淀池,對污水進行沉淀處理后才能排放。
二、開挖過程
(一)分層分段開挖
1. 分層原則:根據開挖深度和土質情況,將開挖過程分為若干層進行。一般每層開挖深度不宜超過 2 - 3 米,這樣可以有效控制邊坡的坡度,防止邊坡坍塌。在每層開挖過程中,要及時對邊坡進行修整,確保邊坡的平整度和穩定性。
2. 分段施工:對于較***的開挖區域,可以采用分段開挖的方法。將開挖區域劃分為若干個小塊,依次進行開挖。這樣可以減少開挖過程中的土方堆積壓力,有利于邊坡的穩定。同時,分段開挖還可以方便施工管理和質量控制,每個段落的開挖質量可以單***進行檢查和驗收。
(二)邊坡支護
1. 支護形式選擇:根據地質勘察報告和開挖深度,選擇合適的邊坡支護形式。如果土質較***、開挖深度較淺,可以采用放坡開挖,即按一定坡度對邊坡進行放坡處理。放坡坡度一般根據土壤類型和開挖深度確定,如砂土一般為 1:1 - 1:1.5,黏性土可以為 1:0.5 - 1:1。對于較深的開挖或土質較差的情況,需要采用支護結構,如鋼板樁支護、土釘墻支護、排樁支護等。
2. 鋼板樁支護施工:如果采用鋼板樁支護,***先要進行鋼板樁的施打。使用振動錘或靜壓設備將鋼板樁打入土中,鋼板樁之間的連接要緊密,可采用焊接或鎖口連接。在施打過程中,要注意控制鋼板樁的垂直度和間距,確保支護效果。鋼板樁施打完成后,在開挖過程中要對鋼板樁進行監測,檢查其是否有變形、傾斜等情況,如有異常要及時采取措施進行處理。
3. 土釘墻支護施工:土釘墻支護是一種常用的邊坡支護方式。***先在邊坡上按照設計要求鉆孔,然后插入土釘并注入水泥漿。土釘?shù)拈L度、間距和直徑要根據邊坡的穩定性計算確定。在施工過程中,要注意鉆孔的角度和深度,確保土釘?shù)奈恢脺蚀_。注漿時要控制***水泥漿的壓力和流量,保證注漿質量。土釘施工完成后,在邊坡表面鋪設鋼筋網片,并噴射混凝土面層,形成土釘墻支護體系。
(三)開挖過程中的監測
1. 監測內容:在開挖過程中,要對邊坡的穩定性、周圍建筑物的沉降、地下水位變化等情況進行監測。邊坡穩定性監測主要包括邊坡的位移、裂縫發展等情況;周圍建筑物沉降監測可以采用水準儀、全站儀等儀器進行觀測;地下水位監測要設置水位觀測井,定期測量地下水位的變化。
2. 監測頻率:監測頻率要根據開挖進度和實際情況確定。在開挖初期,監測頻率可以適當?shù)鸵恍?,如每天觀測一次;隨著開挖深度的增加,監測頻率要逐漸提高,如每半天觀測一次或更頻繁。當遇到降雨、地震等***殊情況時,要增加監測次數,及時掌握邊坡和周圍環境的變化情況。
3. 數據處理與預警:對監測數據進行及時處理和分析,繪制位移 - 時間曲線、水位 - 時間曲線等圖表,以便直觀地了解邊坡和周圍環境的變化趨勢。根據設計要求和相關規范,設定預警值。當監測數據接近或超過預警值時,要及時發出警報,并采取相應的措施進行處理,如加強支護、停止開挖、進行搶險等。
三、回填工作
(一)回填材料選擇
1. 土料要求:回填材料一般選用符合要求的土料。土料應具有******的壓實性能,不含雜質、腐殖質、凍土塊等。***先選用挖出的原土,但要保證原土的質量符合回填要求。如果原土不符合要求,可以從其他地方取土,但要注意土料的來源和質量。對于含有機質較多的土料,要進行篩選或處理,以免影響回填質量。
2. 材料配比:如果回填材料需要混合其他材料,如石灰、水泥等,要嚴格按照設計要求進行配比。例如,在軟弱地基處理中,可能會采用石灰土或水泥土進行回填,此時要準確控制石灰或水泥的摻量,確?;旌喜牧系木鶆蛐院蛷姸葷M足要求。在攪拌混合材料時,要使用專業的攪拌設備,保證攪拌時間充足,使材料充分混合均勻。
(二)回填分層壓實
1. 分層厚度:回填時應分層進行,每層回填厚度要根據回填材料的性質、壓實機械的性能等因素確定。一般土料回填每層厚度不宜超過 300 - 500 毫米,對于有***殊要求的回填材料或重要部位,分層厚度可能要更小。在每層回填前,要對下層回填表面進行清理,去除雜物、積水等,確保層與層之間結合******。
2. 壓實方法:根據回填材料和現場條件,選擇合適的壓實方法。常見的壓實方法有碾壓法、夯實法、振動壓實法等。碾壓法適用于***面積回填,如場地平整、道路基礎回填等,可使用壓路機、推土機等設備進行碾壓;夯實法適用于小面積回填或狹窄區域的回填,如溝槽、基坑等,可使用蛙式打夯機、內燃打夯機等設備進行夯實;振動壓實法適用于砂土、碎石等無黏性土的回填,通過振動設備使土顆粒重新排列,達到密實效果。在壓實過程中,要控制***壓實速度、壓實遍數等參數,確保壓實質量。
3. 壓實度檢測:每層回填壓實后,要及時進行壓實度檢測。壓實度是衡量回填質量的重要指標,一般要求不低于設計規定的數值。常用的壓實度檢測方法有環刀法、灌砂法、灌水法等。環刀法適用于細粒土的壓實度檢測,通過取樣測定土的干密度來計算壓實度;灌砂法適用于各種土質的壓實度檢測,將標準砂灌入試坑,根據砂的體積和密度計算土的壓實度;灌水法適用于粗粒土的壓實度檢測,通過向試坑注水,根據水的體積計算土的孔隙率和壓實度。根據檢測結果,判斷回填質量是否合格,如不合格,要及時進行補壓或其他處理措施。
(三)回填注意事項
1. 回填順序:回填要從低處開始,逐漸向高處推進。在基礎兩側同時回填時,要對稱進行,防止因一側回填過快導致基礎偏移或損壞。對于有防水要求的基礎,如酸霧吸收塔基礎,要在基礎周邊同時回填,并做***防水處理,如設置防水層、止水帶等。
2. 避免積水:在回填過程中,要避免回填區域積水。積水會使回填材料浸泡軟化,降低壓實度和承載能力。如果遇到降雨天氣,要及時采取措施進行遮蓋,如用塑料布、篷布等覆蓋回填區域。在雨后,要排除積水后再進行回填作業,必要時對已回填部分進行翻曬或換填處理。
3. 管道及其他設施保護:如果回填區域內有管道、電纜等設施,在回填過程中要注意保護。在回填前,要對管道、電纜等設施進行檢查,確保其完***無損。在回填過程中,要避免機械設備直接在管道、電纜上行駛或作業,可在設施上方設置警示標志或防護墊。對于重要的管道、電纜設施,要采取***殊的保護措施,如設置套管、沙袋包裹等。
四、質量驗收與后續工作
(一)質量驗收標準
1. 開挖質量驗收:開挖完成后,要對開挖尺寸、邊坡坡度、基底標高、基底平整度等進行驗收。開挖尺寸應符合設計要求,允許偏差一般在 ±50 毫米以內;邊坡坡度要符合設計方案,偏差不應超過設計坡度的 1:10;基底標高要根據設計高程進行控制,允許偏差一般為 -50 毫米;基底平整度要用 2 米靠尺和楔形塞尺檢查,平整度允許偏差一般不超過 20 毫米。同時,要對邊坡支護結構進行檢查,確保支護結構牢固、無變形、無損壞。
2. 回填質量驗收:回填質量驗收主要包括壓實度、回填材料、回填厚度等方面。壓實度要滿足設計要求,一般不低于 90% - 95%;回填材料要符合規定,不能含有雜質、垃圾等;回填厚度要符合分層壓實的要求,每層厚度偏差一般不超過設計厚度的 10%。此外,還要檢查回填表面的平整度,用 2 米靠尺檢查,平整度允許偏差一般不超過 30 毫米。
(二)驗收程序
1. 自檢:施工單位在開挖和回填完成后,***先要進行自檢。自檢內容包括各項質量指標的檢查和測量,如開挖尺寸、邊坡坡度、基底標高、壓實度等。自檢合格后,填寫自檢記錄,包括檢查項目、檢查結果、檢查人員等信息。
2. 交接檢驗:在自檢合格的基礎上,由施工單位和監理單位進行交接檢驗。監理單位要對施工單位的自檢記錄進行審核,并對現場進行實地檢查。檢查內容包括外觀檢查、實測實量等,如檢查邊坡的穩定性、回填表面的平整度等。對于重要部位或關鍵工序,監理單位要進行旁站監理,確保施工質量符合要求。
3. 竣工驗收:在交接檢驗合格后,由建設單位組織設計單位、施工單位、監理單位等相關人員進行竣工驗收。竣工驗收是對整個酸霧吸收塔開挖和回填工程的全面檢查,除了對質量指標進行驗收外,還要檢查施工資料是否齊全,如地質勘察報告、施工方案、測量放線記錄、材料檢驗報告、質量驗收記錄等。只有各項指標均符合要求,施工資料齊全,才能通過竣工驗收。
(三)后續工作
1. 基礎施工銜接:酸霧吸收塔開挖和回填完成后,要盡快進行基礎施工。在基礎施工前,要對基底進行處理,如清理基底表面的雜物、平整基底等。同時,要根據設計要求進行基礎的定位和放線,確?;A(chǔ)的位置準確無誤。在基礎施工過程中,要注意與回填土的銜接,避免對回填土造成破壞。例如,在澆筑混凝土基礎時,要在基礎周邊設置模板,防止混凝土泄漏到回填土中。
2. 場地清理與恢復:施工結束后,要對施工現場進行清理。清理內容包括拆除臨時設施、清理剩余土石方、恢復施工道路等。對于剩余的土石方,要合理堆放或運至指定地點。同時,要對施工現場的植被進行恢復,如種植草皮、樹木等,減少施工對環境的影響。對施工過程中產生的廢棄物,要按照環保要求進行處理,如將廢棄的建筑材料分類回收利用,對不可回收的廢棄物進行妥善處置。
酸霧吸收塔的開挖和回填工作是一項系統性、技術性很強的工程任務。從開挖前的精心準備,到開挖過程中的分層分段操作與邊坡支護,再到回填時的選材、分層壓實以及嚴格的質量驗收,每一個環節都緊密相連、不容忽視。只有嚴格遵循相關規范與技術要點,把控***各個關鍵步驟,才能確保酸霧吸收塔基礎穩固可靠,保障其長期穩定運行,從而高效發揮其在工業廢氣處理中的關鍵作用,守護環境與生產安全。
